1.3 组合电路与时序电路

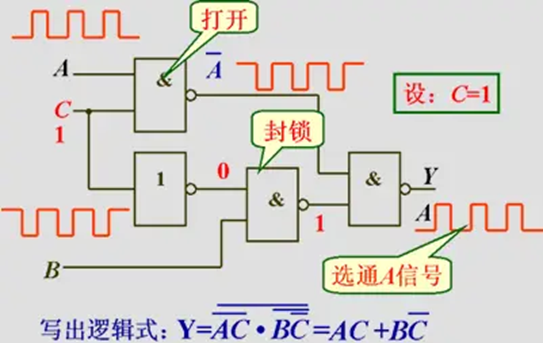

维度 | 组合逻辑 (Combinational) | 时序逻辑 (Sequential) |
---|---|---|
记忆能力 | ❌ 无状态 | ✅ 有状态 |
依赖关系 | 仅依赖当前输入 | 依赖当前输入 + 历史状态 |
数学模型 | Z = f(X) | Z(t) = g(X(t), S(t)) S(t+1) = h(X(t), S(t)) |
信号特征 | 无时钟、无反馈 | 需时钟、存在反馈回路 |
核心元件 | 与、或、非门 加法器、译码器、MUX | 触发器(DFF / JKFF) 寄存器、计数器、FSM |
典型时序图 | ![]() | ![]() |
类比 | 计算器:输入→立即结果 | 计步器:按键→累加记忆 |
一句话区分:
组合逻辑像 “函数求值”,时序逻辑像 “迭代更新”。
