OLED 基础
Author:余生
一、什么是 OLED

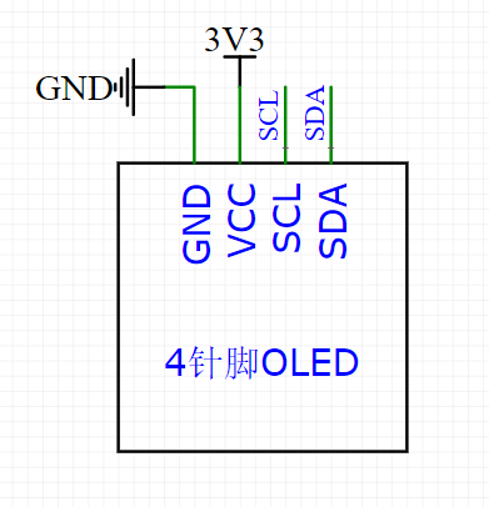

图为 I2c 通信

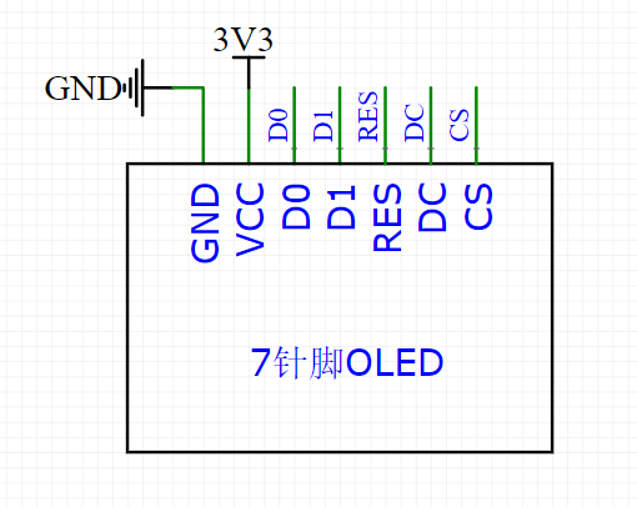

图为 spi 通信
一句话回答
OLED 是一种可以显示文字、数字、图形的小屏幕,特别适合单片机项目用来显示信息。
比如:显示温度、时间、菜单、动画,甚至小图标!
拆开讲:OLED 是什么?
OLED = Organic Light-Emitting Diode
中文叫:有机发光二极管
听起来很高大上?其实你可以把它想象成:
一块 “会自己发光的像素点阵板”
它有什么特点?(为什么在 STM32 里常用)
特点 | 解释(小白版) |
---|---|
自己发光 | 不像手机 LCD 要背光,OLED 每个小点都能自己亮,所以更省电 |
对比度高 | 黑的就是真黑(不亮),白的很亮,看起来很清楚 |
很薄 | 可以做到像纸一样薄(常见模块也就硬币大小) |
接口简单 | 常用 I2C 或 SPI 通信,接线少,STM32 很容易驱动 |
功耗低 | 特别适合电池供电的项目 |
常见的 OLED 屏幕长什么样?
- 最常见的是:0.96 寸蓝色或白色屏幕
- 分辨率:128×64 个像素点
- 引脚一般有 6 个:VCC、GND、SCL、SDA(I2C 模式),有时还有 RES 和 DC
接到 STM32 上,通常只需要 4 根线 就能工作!
它能干啥?(STM32 项目中常见用途)
- 显示温度、湿度(比如用 DHT11 传感器)
- 显示菜单界面(比如设置选项)
- 显示倒计时、秒表
- 显示电池电量、信号强度
- 甚至显示小图标、Logo、动画!
类比理解
你可以把 OLED 想象成:
一个由 128×64 个小 LED 灯组成的 “大拼图板”, 你想让哪几个亮就让哪几个亮,拼出文字或图案。
STM32 就是那个 “指挥官”,告诉它:“第 10 行第 20 列这个点,给我点亮!”
总结
OLED 是个小屏幕,黑白(或蓝黄)分明看得清。 接线简单功耗低,STM32 项目好帮手!
二、电路示意图
具体原理目前先不了解,感兴趣的话可以跳到 通信协议 I2C 部分
想了解的可以跳到 通信协议 spi 部分
接下来我们将会用 I2C 的 OLED 板子来学习
