蜂鸣器应用
Author:余生
一、准备

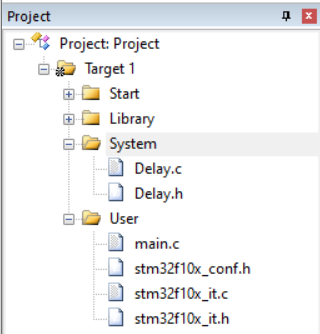

新建文件夹及文件
类似形式

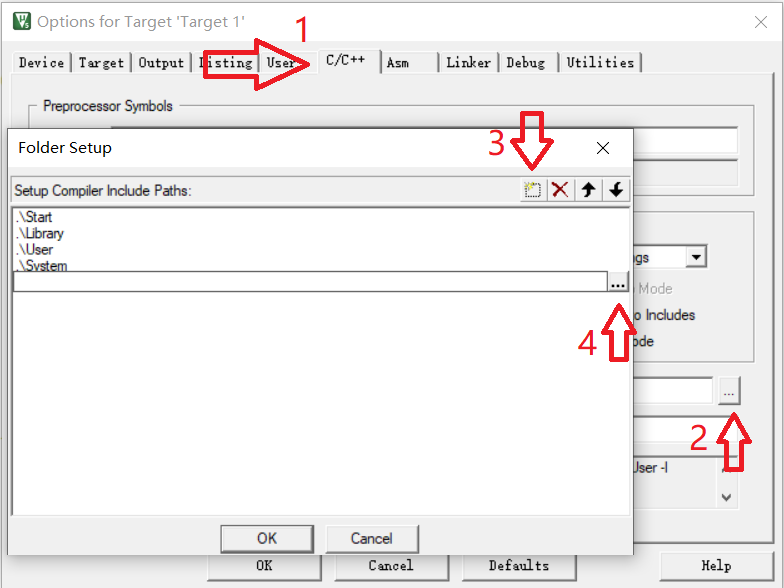

配置工程包含路径
为了让编译器找到头文件:
- 点击 Options for Target(小魔术棒图标)
- 在 C/C++选项卡 →Include Paths→ 点击...添加路径

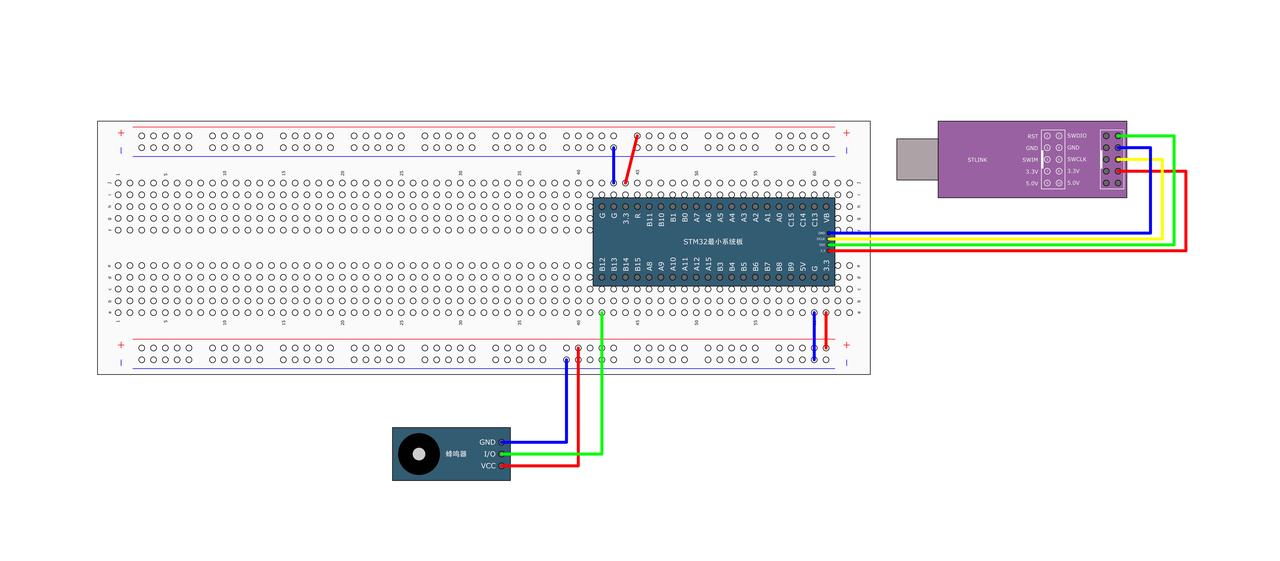

二、硬件图

三、代码编写及解读
delay.h
cpp
#ifndef __DELAY_H
#define __DELAY_H
void Delay_us(uint32_t us);
void Delay_ms(uint32_t ms);
void Delay_s(uint32_t s);
#endif1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
我们接下来具体解析这些代码 :
1. 头文件保护(防止重复包含)
cpp
#ifndef __DELAY_H
#define __DELAY_H
// 函数声明...
#endif1
2
3
4
5
6
2
3
4
5
6
为什么需要头文件保护?
- 避免重复定义:在大型项目中,一个 .h文件可能会被多个.c文件包含。如果直接包含而没有保护机制,编译器会多次看到相同的定义,导致 “重复定义” 错误。
- 提高编译效率:一旦某个 .h文件被包含过一次,后续再包含时编译器可以跳过其内容,减少编译时间。
如何工作?
- #ifndef __DELAY_H:检查宏- __DELAY_H是否已定义。如果未定义,则继续执行下面的代码。
- #define __DELAY_H:定义宏- __DELAY_H,表示这个头文件已经被包含过了。
- #endif:结束条件编译块。
2. 延时函数声明
cpp
void Delay_us(uint32_t us);
void Delay_ms(uint32_t ms);
void Delay_s(uint32_t s);1
2
3
2
3
为什么需要多种延时函数?
- 满足不同需求:程序中可能需要微秒级、毫秒级或秒级的延时,提供多种函数可以更灵活地控制延时精度。
- 代码复用:虽然内部实现可能基于同一个原理(如 SysTick 定时器),但通过封装成不同的函数,可以让调用者更直观地选择合适的延时单位。
参数类型 uint32_t 的选择
- 无符号整数:延时值不可能为负数,因此使用 unsigned int类型。
- 32 位宽度:保证足够大的范围,例如 uint32_t可以表示 0 到 4294967295 之间的值,足以覆盖大多数延时需求。
delay.c
cpp
#include "stm32f10x.h"
/**
 * @brief  微秒级延时
 * @param  xus 延时时长,范围:0~233015
 * @retval 无
 */
void Delay_us(uint32_t xus) {
    SysTick->LOAD = 72 * xus;    // 设置定时器重装值
    SysTick->VAL = 0x00;         // 清空当前计数值
    SysTick->CTRL = 0x00000005;  // 设置时钟源为HCLK,启动定时器
    while (!(SysTick->CTRL & 0x00010000));  // 等待计数到0
    SysTick->CTRL = 0x00000004;             // 关闭定时器
}
/**
 * @brief  毫秒级延时
 * @param  xms 延时时长,范围:0~4294967295
 * @retval 无
 */
void Delay_ms(uint32_t xms) {
    while (xms--) {
        Delay_us(1000);
    }
}
/**
 * @brief  秒级延时
 * @param  xs 延时时长,范围:0~4294967295
 * @retval 无
 */
void Delay_s(uint32_t xs) {
    while (xs--) {
        Delay_ms(1000);
    }
}1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
我们接下来具体解析这些代码 :
SysTick 定时器
在 STM32 芯片内部,有一个叫 SysTick(系统滴答)定时器 的小工具,它就像一个倒计时的闹钟。
- 它是一个 24 位的倒计数器,最大能数到 16,777,215(2²⁴ - 1)。
- 每过一个 “滴答”(tick),它就减 1,减到 0 时会 “响铃”(置位标志位),我们可以检测这个 “响铃” 来判断时间到了。
我们就是用这个 “小闹钟” 来实现精确延时的!
Delay_us(uint32_t xus)
cpp
void Delay_us(uint32_t xus) {
    SysTick->LOAD = 72 * xus;               // 设置倒计时的初始值
    SysTick->VAL = 0x00;                    // 当前计数值清零
    SysTick->CTRL = 0x00000005;             // 启动定时器,使用 HCLK 时钟
    while (!(SysTick->CTRL & 0x00010000));  // 等待它数到 0
    SysTick->CTRL = 0x00000004;             // 关闭定时器
}1
2
3
4
5
6
7
2
3
4
5
6
7
逐行讲解
1. SysTick->LOAD = 72 * xus;
- LOAD寄存器:设置 “小闹钟” 一开始从多少开始倒数。
- 为什么是 72 * xus?
- 因为我们的 STM32F103 主频是 72MHz,也就是每秒 72,000,000 个时钟周期。 - 1 微秒(μs) = 1/1,000,000 秒
- 在 72MHz 下,1 微秒内有 72,000,000 / 1,000,000 = 72个时钟周期。

- 所以,要延时 1 微秒,就让 SysTick 数 72 下。
- 要延时 xus微秒,就数72 * xus下。
- 举例: - Delay_us(10)→ 数- 72 × 10 = 720下
- Delay_us(50)→ 数- 72 × 50 = 3600下

注意:
LOAD最大只能写 16,777,215,所以72 * xus ≤ 16,777,215→xus ≤ 233,015微秒 ≈ 233 毫秒
2. SysTick->VAL = 0x00;
- VAL是当前计数值。
- 清零是为了确保从 0 开始倒数,避免上次延时残留的数值影响。
3. SysTick->CTRL = 0x00000005;
- CTRL是控制寄存器,用来启动和配置 SysTick。
- 0x00000005的二进制是:- 0000 ... 0000 0101- 第 0 位(ENABLE)= 1 → 启动定时器
- 第 2 位(CLKSOURCE)= 1 → 使用 HCLK(72MHz)作为时钟源
- 第 1 位(TICKINT)= 0 → 不开启中断(我们只用轮询)

简单记:
0x5= 开启定时器 + 使用主时钟
4. while(!(SysTick->CTRL & 0x00010000));
- 0x00010000是第 16 位(COUNTFLAG),表示 “是否数到 0 了”。
- !(...)表示 “还没数到 0”,就一直等。
- 一旦数到 0,这一位变成 1,条件不成立,跳出循环。
相当于:“闹钟没响,我就一直等”
5. SysTick->CTRL = 0x00000004;
- 把 ENABLE 位(第 0 位)关掉,停止定时器。
- 避免它继续运行,影响下一次延时。
0x4= 只保留时钟源,关闭使能
3.main.c
cpp
#include "Delay.h"
#include "stm32f10x.h"  // Device header
int main(void) {
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    while (1) {
        GPIO_ResetBits(GPIOB, GPIO_Pin_12);
        Delay_ms(100);
        GPIO_SetBits(GPIOB, GPIO_Pin_12);
        Delay_ms(100);
        GPIO_ResetBits(GPIOB, GPIO_Pin_12);
        Delay_ms(100);
        GPIO_SetBits(GPIOB, GPIO_Pin_12);
        Delay_ms(700);
    }
}1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
