按键控制 LED
Author:余生
一、准备

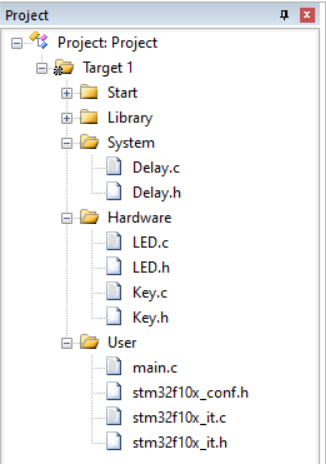

新建文件及文件夹
配置工程包含路径
不再赘述, 看这里

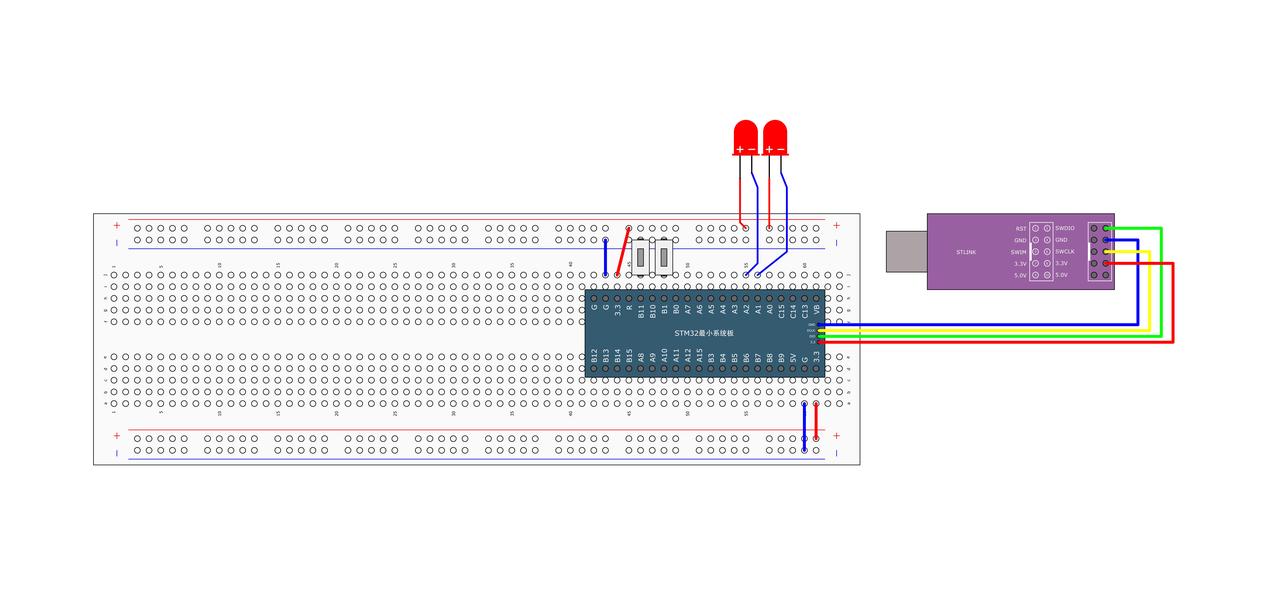

二、硬件连接
三、代码编写及解读
LED.h
cpp
#ifndef __LED_H
#define __LED_H
void LED_Init(void);
void LED1_ON(void);
void LED1_OFF(void);
void LED1_Turn(void);
void LED2_ON(void);
void LED2_OFF(void);
void LED2_Turn(void);
#endif
1
2
3
4
5
6
7
8
9
10
11
12
2
3
4
5
6
7
8
9
10
11
12
LED.c
cpp
#include "stm32f10x.h" // Device header
void LED_Init(void) // 初始化两个LED用的引脚(PA1 和 PA2)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2);
}
void LED1_ON(void) // 把 PA1 引脚拉低,点亮 LED1
{
GPIO_ResetBits(GPIOA, GPIO_Pin_1);
}
void LED1_OFF(void) // 把 PA1 引脚拉高,两端电压差消失
{
GPIO_SetBits(GPIOA, GPIO_Pin_1);
}
void LED1_Turn(void) // 翻转 LED1 的状态
{
if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1) == 0) {
GPIO_SetBits(GPIOA, GPIO_Pin_1);
} else {
GPIO_ResetBits(GPIOA, GPIO_Pin_1);
}
}
void LED2_ON(void) // 点亮 LED2
{
GPIO_ResetBits(GPIOA, GPIO_Pin_2);
}
void LED2_OFF(void) // 熄灭 LED2
{
GPIO_SetBits(GPIOA, GPIO_Pin_2);
}
void LED2_Turn(void) // 翻转 LED2 的状态
{
if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2) == 0) {
GPIO_SetBits(GPIOA, GPIO_Pin_2);
} else {
GPIO_ResetBits(GPIOA, GPIO_Pin_2);
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
Key.h
cpp
#ifndef __KEY_H
#define __KEY_H
void Key_Init(void);
uint8_t Key_GetNum(void);
#endif
1
2
3
4
5
6
7
2
3
4
5
6
7
Key.c
cpp
#include "Delay.h"
#include "stm32f10x.h" // Device header
void Key_Init(void) {
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
}
uint8_t Key_GetNum(void) {
uint8_t KeyNum = 0;
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0) {
Delay_ms(20);
while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);
Delay_ms(20);
KeyNum = 1;
}
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0) {
Delay_ms(20);
while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);
Delay_ms(20);
KeyNum = 2;
}
return KeyNum;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1. Key_Init()
—— 按键引脚初始化
作用:
- 给 GPIOB 开电源(时钟使能),因为按键接在 PB1 和 PB11 上
- 设置这两个引脚为 输入模式 + 上拉电阻(IPU)
为什么用 “上拉输入”?
- 上拉 = 内部接一个 “小弹簧”,把引脚默认拉到高电平(1)
- 按下按键时,引脚接地 → 变成低电平(0)
- 所以:没按 = 1,按下 = 0
类比:就像门有个弹簧,不推它就自动关上(高电平),一推就开(低电平)
2. Key_GetNum()
—— 获取哪个按键被按了
作用:
检查两个按键是否被按下,如果按了,返回对应编号:
- 按下 PB1 → 返回 1
- 按下 PB11 → 返回 2
- 都没按 → 返回 0
它是怎么判断的?分四步:
第一步:读引脚状态
看 PB1 或 PB11 是不是变成了 0(说明可能被按下了)
第二步:延时 20ms(防抖)
按键机械抖动问题:
你按一下按钮,看起来是一次接通,但内部金属片会 “弹几下”,产生多个高低电平跳动(可能被误判为按了多次)。
解决办法:发现按键按下后,先等 20 毫秒,让抖动结束。
第三步:持续等待松手
cpp
while (GPIO_ReadInputDataBit(...) == 0);
1
这句的意思是:一直卡在这里,直到按键松开为止。
相当于:你按完按钮,必须松手后程序才能继续,防止一直返回 “1”。
第四步:再延时 20ms(稳定)
松手后可能还有抖动,再等 20ms,确保完全稳定。
最后设置 KeyNum = 1 或 2
🔁 注意:两个按键是用
if
单独判断的,不是else if
,所以理论上可以同时检测两个都按(但这里后一个会覆盖前一个)
思考
如果两个按键同时按下,最终只返回 2,因为第二个 if
覆盖了前面的结果。
如果你想支持多键同时识别,应该怎么做呢?
总结一句话
这段代码是用来初始化两个按键,并检测哪个被按下的。它通过设置输入上拉模式读取电平,加入延时防抖和等待松手机制,确保每次按下只识别一次,稳定可靠。
